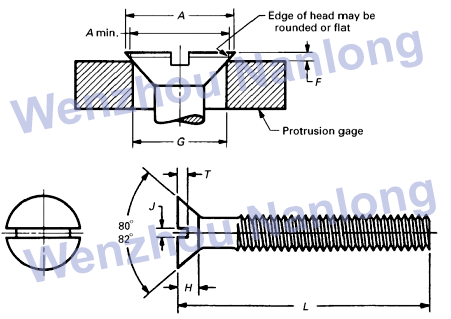

ASME 18.6.3 Slotted Flat Countersunk Head Screws

Nominal Size or Basic Screw Diameter		Machine Screw Length L	Type A &AB Tapping Screws	Other Types of Tapping Screws	Head Diameter, A		Head Height H,Ref.	Slot Width, J		Slot Depth, T		Protrusion Above Gaging Diameter, F		Gaging Diameter, G
Nominal Size or Basic Screw Diameter		Machine Screw Length L	Type A &AB Tapping Screws	Other Types of Tapping Screws	Max.	Min.	Head Height H,Ref.	Max.	Min.	Max.	Min.	Max.	Min.	Gaging Diameter, G
0.0000	0.0210	-	-	-	0.040	0.035	0.011	0.008	0.004	0.007	0.003	-	-	-
0.000	0.3400	-	-	-	0.060	0.055	0.016	0.011	0.007	0.009	0.005	-	-	-
0.00	0.0470	-	-	-	0.087	0.080	0.028	0.017	0.010	0.014	0.009	-	-	-
0	0.0600	1/8	3/16	1/8	0.112	0.096	0.035	0.023	0.016	0.015	0.010	0.026	0.016	0.078
1	0.0730	1/8	3/16	5/32	0.137	0.120	0.043	0.026	0.019	0.019	0.012	0.028	0.016	0.101
2	0.0860	1/8	3/16	3/16	0.162	0.144	0.051	0.031	0.023	0.023	0.015	0.029	0.017	0.124
3	0.0990	1/8	7/32	7/32	0.187	0.167	0.059	0.035	0.027	0.027	0.017	0.031	0.018	0.148
4	0.1120	3/16	1/4	1/4	0.212	0.191	0.067	0.039	0.031	0.030	0.020	0.032	0.019	0.172
5	0.1250	3/16	1/4	1/4	0.237	0.215	0.075	0.043	0.035	0.034	0.022	0.034	0.020	0.196
6	0.1380	3/16	5/16	5/16	0.262	0.238	0.083	0.048	0.039	0.038	0.024	0.036	0.021	0.220
7	0.1510	-	3/8	3/8	0.287	0.262	0.091	0.048	0.039	0.041	0.027	0.037	0.022	0.243
8	0.1640	1/4	7/16	7/16	0.312	0.285	0.100	0.054	0.045	0.045	0.029	0.039	0.023	0.267
10	0.1900	5/16	1/2	1/2	0.362	0.333	0.116	0.060	0.050	0.053	0.034	0.042	0.025	0.313
12	0.2160	3/8	9/16	9/16	0.412	0.380	0.132	0.067	0.056	0.060	0.039	0.045	0.027	0.362
14	0.2420	-	5/8	-	0.462	0.427	0.148	0.075	0.064	0.068	0.044	0.049	0.029	0.410
1/4	0.2500	7/16	5/8	5/8	0.477	0.442	0.153	0.075	0.064	0.070	0.046	0.050	0.029	0.424
16	0.2680	-	3/4	-	0.512	0.475	0.164	0.075	0.064	0.075	0.049	0.052	0.031	0.457
18	0.2940	-	13/16	-	0.561	0.522	0.180	0.084	0.072	0.083	0.054	0.055	0.033	0.505
5/16	0.3125	1/2	13/16	5/8	0.597	0.556	0.191	0.084	0.072	0.088	0.058	0.057	0.034	0.539
20	0.3200	-	13/16	-	0.611	0.569	0.196	0.084	0.072	0.090	0.059	0.058	0.035	0.553
24	0.3720	-	1	-	0.711	0.664	0.228	0.094	0.081	0.105	0.069	0.065	0.039	0.648
3/8	0.3750	9/16	-	5/8	0.717	0.670	0.230	0.094	0.081	0.106	0.070	0.065	0.039	0.653
7/16	0.4375	5/8	-	3/4	0.760	0.715	0.223	0.094	0.081	0.103	0.066	0.073	0.044	0.690
1/2	0.5000	3/4	-	3/4	0.815	0.765	0.223	0.106	0.091	0.103	0.065	0.081	0.049	0.739
9/16	0.5625	-	-	-	0.932	0.878	0.260	0.118	0.102	0.120	0.770	0.089	0.053	0.851
5/8	0.6250	-	-	-	1.050	0.990	0.298	0.133	0.116	0.137	0.088	0.097	0.058	0.962
3/4	0.7500	-	-	-	1.285	1.215	0.372	0.149	0.131	0.171	0.111	0.112	0.067	1.186
